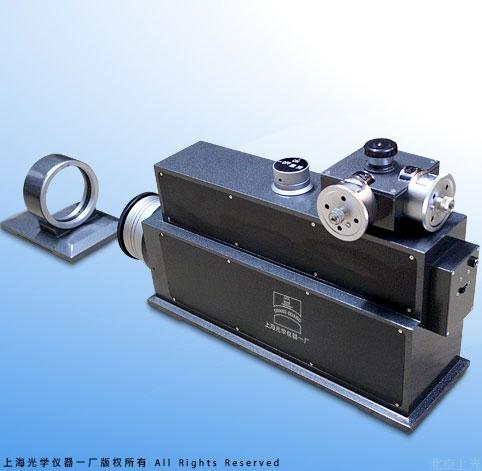

双向精密自准直仪 IX6 光学测量领域的双维度精准之眼

一、引言

在现代精密制造、光学工程和科学研究中，微小角度与直线度的测量至关重要。作为一种高精度的光学计量仪器，双向精密自准直仪 IX6（以下简称“IX6”）融合了自准直原理与双轴同步检测技术，能够在同一基准下实现对俯仰角和偏摆角的实时、非接触测量，成为精密导轨、转台、光学平台校准及半导体设备装调中不可或缺的工具。

二、自准直仪基本原理回顾

自准直仪的核心是利用光学自准直原理：光源发出的光经分划板（或十字线）后，由物镜投射为平行光束；当光束遇到垂直于光轴的平面反射镜时，会原路返回，再次经物镜成像在分划板附近。若反射镜发生微小角度倾斜 θ，返回光斑将产生与 θ 成正比的线位移，通过测量该位移即可换算出角度值。

传统自准直仪多为单轴测量，只能检测一个方向上的角度变化。而IX6在此基础上引入了双向（双轴）探测系统，可同时捕捉水平（X轴/偏摆）与垂直（Y轴/俯仰）两个方向的失调量，极大提升了测量效率与信息完整性。

三、IX6 的关键技术特点

1. 双CCD/CMOS 同步探测

IX6 通常采用两套高分辨率图像传感器（或一块大靶面传感器配合分光系统），分别对准 X 与 Y 方向的返回光斑。两个通道在电气与算法层完全同步，一次曝光即可获得二维角度偏差。

2. 高精度与高重复性

得益于优质的物镜系统、稳定的机械结构及亚像素图像处理算法，IX6 的测量分辨率可达 0.01 角秒 量级，重复性优于 ±0.05 角秒（取决于型号与量程），满足超精密场合需求。

3. 宽量程与自动量程切换

为兼顾小角度高分辨与大角度快速捕获，IX6 可能具备双量程或自动切换功能。例如 ±5′ 高精度档与 ±30′ 粗调档自动过渡，既方便粗略对准，又可在最后阶段进行纳米级微调。

4. 内置准直光源与智能算法

配备高稳定度 LED 或激光光源（带有温度补偿），以及十字线/多线分划。嵌入式处理器可实时计算俯仰、偏摆数值，并通过 USB / Ethernet / RS-485 接口输出数据。

5. 环境适应性与校准

IX6 一般设计有温度传感器与软件补偿功能，并提供可溯源的校准证书。其底座多采用高刚度合金与精密调整机构，确保长时间测量的稳定性。

四、典型应用场景

1. 精密导轨直线度与平行度测量：将反射镜固定在滑块上，移动滑块并记录 IX6 的二维角度变化，即可拟合出导轨在垂直与水平面内的直线度误差。
2. 转台/分度头角定位精度检测：配合多面棱体，IX6 能同时监测转台的轴向与径向晃动，分离出倾斜误差。
3. 光学平台与镜架装调：在搭建干涉仪或激光光路时，通过 IX6 实时观察二维光斑偏移，快速将镜面调至自准直状态。
4. 半导体与平板显示设备：如光刻机、贴片机的运动平台校准，要求高刚度、高洁净度兼容，IX6 可胜任。

五、选型与使用注意事项

• 量程与分辨率权衡：若仅用于最终微调，可选小量程高分辨型号；若包含初始粗略对准，则应选择宽量程或自动切换型号。
• 反射镜质量：自准直测量依赖反射镜的面型精度。建议使用 λ/10 以上的平面镜，且镜面尺寸应覆盖光束口径。
• 空气扰动与振动：精密测量需在隔震平台与恒温环境下进行，必要时增加空气扰动屏蔽。
• 定期校准：建议每年送至具有资质的计量机构进行校准，或使用内置自检功能核验重复性。

六、

双向精密自准直仪 IX6 代表了自准直测量技术向二维、智能化、高集成度方向发展的重要成果。它不仅仅是一台仪器，更是精密工程领域实现“双维度精准之眼”的关键保障。随着超精密加工与光学系统不断迈向纳米与亚微弧度级别，IX6 及同类仪器将继续发挥不可替代的作用。
